傳統電源濾波器

Classic Power Line Filters

該系列電源濾波器為天線暗室、屏蔽房、機柜和電子方艙等設施的專用配套，能有效的抑制輻射干擾

應用

該系列電源濾波器為天線暗室、屏蔽房、機柜和電子方艙等設施的專用配套，能有效的抑制輻射干擾。

技術參數

額定電壓 VR （單相） 250VAC/500VDC 線-線/線-地
額定電壓 VR （三相） 440VAC 線-線
250VAC 線-地
工作頻率 fR DC -60 Hz
額定電流 IR 見特性 環境溫度+40℃
線數 2/4
耐壓試驗 1200Vdc/2s 線-線/線-地
電壓降 ΔV <1% 額定工作條件
泄漏電流 I Leakage 見特性 額定工作條件
容性電流 I Reactive 見特性 額定工作條件
放電時間（<34V） 30S
氣候類別 25/070/21

產品范圍

型號 額定電流 (A) 泄漏電流 (A)* 接線方式 屏蔽效能(dB)
進線 出線
PF206C-6 2×6 0.02 引線 引線 100dB,14k-40GHz
PF206C-16 2×16 0.02 M6螺桿 引線
PF206C-32 2×32 0.02 M6螺桿 引線
PF206C-63 2×63 0.02 M6螺桿 引線
PF206C-100 2×100 0.02 M12螺桿 引線
PF206C-200 2×200 0.02 M12螺桿 引線
PF206C-250 2×250 0.02 M12螺桿 引線
PF406C-16 4×16 0.005 M6螺桿 引線
PF406C-32 4×32 0.005 M6螺桿 引線
PF406C-63 4×63 0.005 M6螺桿 引線
PF406C-100 4×100 0.005 M12螺桿 引線
PF406C-200 4×200 0.005 M12螺桿 引線
PF406C-250 4×250 0.005 M12螺桿 引線
型號 額定電流(A) 泄漏電流 (A)* 接線方式 插入損耗(dB)
進線 出線
PF202C-16 2×16 3.5 M6螺桿 引線 100dB,14k-40GHz
PF202C-32 2×32 5 M6螺桿 引線
PF202C-63 2×63 5 M6螺桿 引線
PF202C-100 2×100 9 M12螺桿 引線
PF202C-150 2×150 9 M12螺桿 引線
PF402C-16 4×16 0.7 M6螺桿 引線
PF402C-32 4×32 0.9 M6螺桿 引線
PF402C-63 4×63 0.9 M6螺桿 引線
PF402C-100 4×100 1.7 M12螺桿 引線
PF402C-150 4×150 1.7 M12螺桿 引線

 *零地電壓為 0V

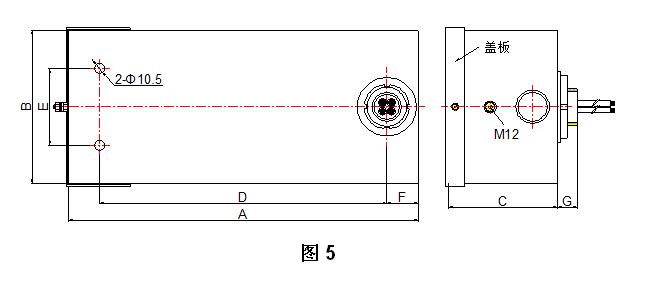

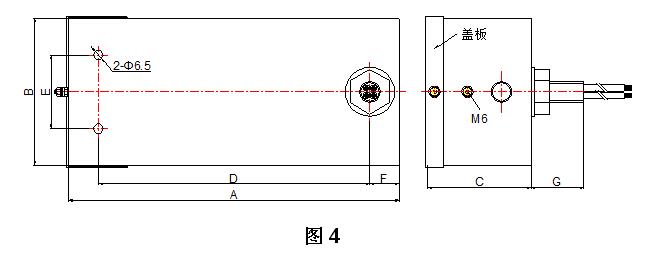

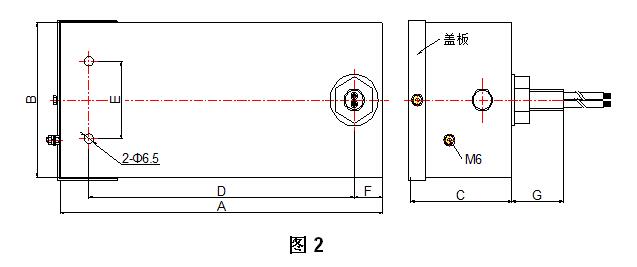

外形尺寸圖

外形尺寸（MM）

型號 A B C D E F G 安裝方式 外形尺寸
PF206C-6               M16波導管 1
PF206C-16 620 120 80 535 60 50 45 M33波導管 2
PF206C-32
PF206C-63 800 160 120 715 80 50 45 M33波導管 2
PF206C-100 880 200 150 790 120 50 33 M60波導管 3
PF206C-200
PF206C-250
PF406C-16 720 260 100 635 140 50 45 M33波導管 4
PF406C-32
PF406C-63 900 320 120 815 160 50 45 M33波導管 4
PF406C-100 900 320 150 790 180 50 33 M60波導管 5
PF406C-200
PF406C-250 900 360 150 790 180 50 33 M60波導管 5
PF202C-16 720 160 100 635 60 50 45 M33波導管 2
PF202C-32
PF202C-63 800 160 120 715 80 50 45 M33波導管 2
PF202C-100 280 300 160 1020 600 200 50 M60波導管 6
PF202C-150
PF402C-16 720 260 100 635 140 50 45 M33波導管 4
PF402C-32
PF402C-63 900 320 120 815 160 50 45 M33波導管 4
PF402C-100 430 450 160 1050 600 200 50 M60波導管 7
PF402C-150
