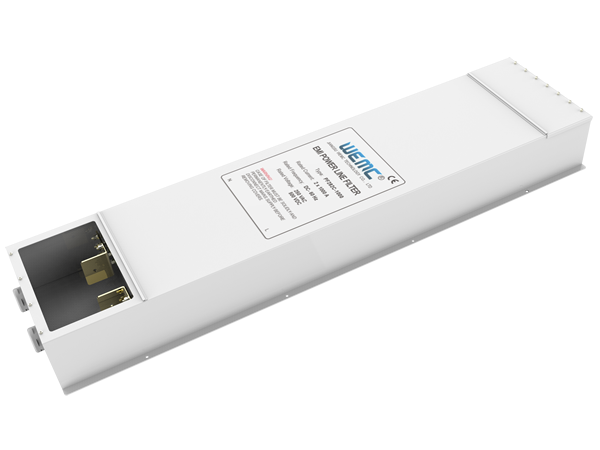

該系列電源濾波器為EMC暗室等設施的專用配套，能有效的抑制輻射干擾和傳導干擾。
該系列電源濾波器為EMC暗室等設施的專用配套，能有效的抑制輻射干擾和傳導干擾。
| 額定電壓 VR（單相） | 250VAC/500VDC | 線-線/線-地 |
| 額定電壓 VR（三相） | 440VAC | 線-線 |
| 250VAC | 線-地 | |
| 工作頻率 fR | DC -60 Hz | |
| 額定電流 IR | 見特性 | 環境溫度+40℃ |

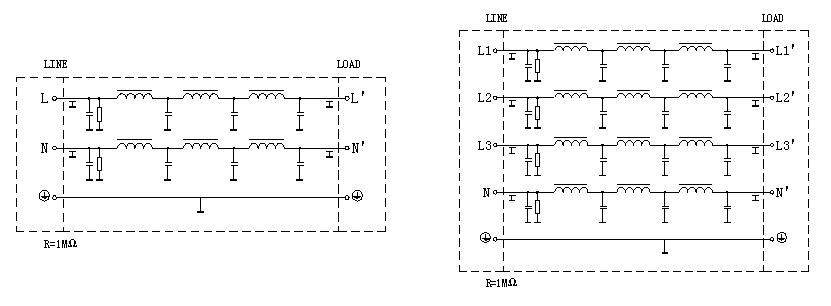

| 線數 | 2 or 4 | |
| 插入損耗 MIL-STD-220C | 見特性 | 14kHz – 40GHz |
| 直流電阻 | 見特性 | 每根線 |
| 功耗 | 見特性 | 額定電流 |
| 耐壓試驗 | 1200Vdc/2s | 線-線/線-地 |
| 電壓降 ΔV | <1% | 額定工作條件 |
| 泄漏電流 ILeakage | 見特性 | 額定工作條件 |
| 容性電流 IReactive | 見特性 | 額定工作條件 |
| 放電時間（< 34V） | 30s | |
| 氣候類別 | 25/070/21 |
| 型號 | 額定電流 | 泄漏電流(A)* | 容性電流 (A) | 直流電阻 | 功耗 | 接線方式 | 插入損耗 |
| (A) | (Ω) | (w) | （dB） | ||||
| PF282C-16 | 2×16 | 3.5 | 3.5 | ＜70 | ＜40 | M6螺桿 | 100dB,14K~40G |
| PF282C-32 | 2×32 | 5 | 5 | ＜20 | ＜40 | M6螺桿 | |
| PF282C-63 | 2×63 | 5 | 5 | ＜15 | ＜90 | M6螺桿 | |
| PF282C-100 | 2×100 | 9 | 9 | ＜5 | ＜120 | M12螺桿 | |
| PF282C-150 | 2×150 | 9 | 9 | ＜3 | ＜140 | M12螺桿 | |
| PF482C-16 | 4×16 | 0.7 | 3.5 | ＜70 | ＜70 | M6螺桿 | |
| PF482C-32 | 4×32 | 0.9 | 5 | ＜20 | ＜80 | M6螺桿 | |
| PF482C-63 | 4×63 | 0.9 | 5 | ＜15 | ＜170 | M6螺桿 | |
| PF482C-100 | 4×100 | 1.7 | 9 | ＜5 | ＜220 | M12螺桿 | |
| PF482C-150 | 4×150 | 1.7 | 9 | ＜3 | ＜270 | M12螺桿 | |
| PF182C-200 | 200 | 9 | 9 | ＜2.5 | ＜120 | M12螺桿 |
*零地電壓為 0V

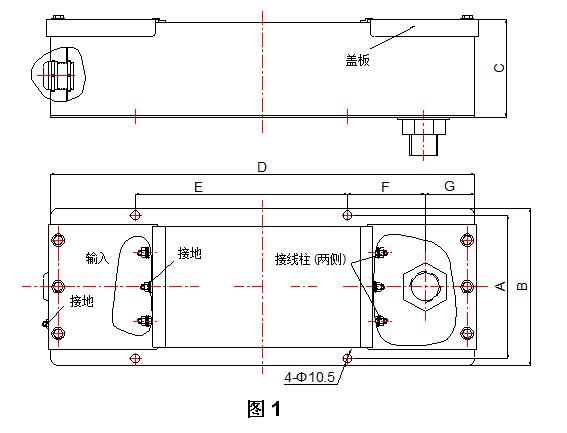

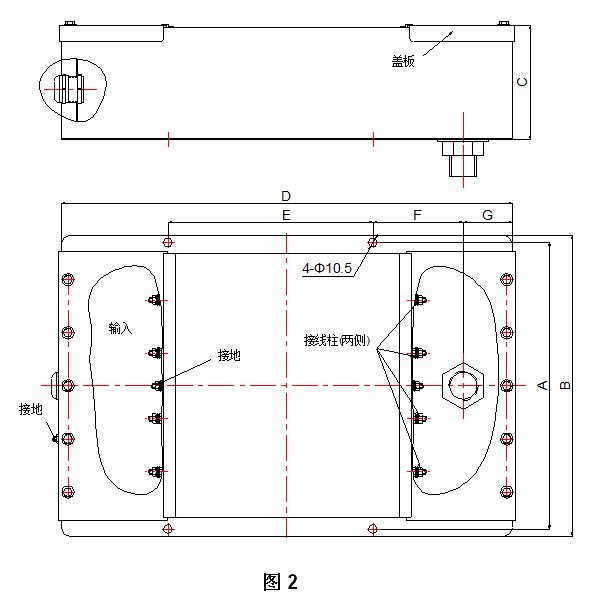

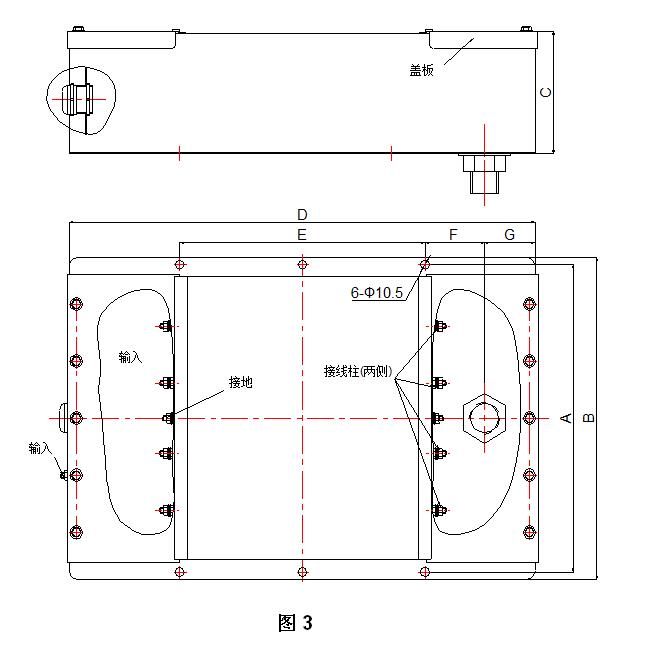

| 型號 | A | B | C | D | E | F | G | 安裝方式 | 外形圖 |
| PF282C-16 | 188 | 205 | 120 | 750 | 450 | 110 | 80 | M24波導管 | 1 |
| PF282C-32 | |||||||||
| PF282C-63 | 188 | 205 | 140 | 920 | 620 | 110 | 80 | M33波導管 | 1 |
| PF282C-100 | 288 | 305 | 180 | 1180 | 800 | 110 | 80 | M60波導管 | 1 |
| PF282C-150 | |||||||||
| PF482C-16 | 288 | 305 | 120 | 750 | 450 | 110 | 80 | M33波導管 | 2 |
| PF482C-32 | |||||||||
| PF482C-63 | 348 | 365 | 140 | 920 | 620 | 110 | 80 | M33波導管 | 2 |
| PF482C-100 | 348 | 365 | 180 | 1480 | 1000 | 160 | 80 | M60波導管 | 3 |
| PF482C-150 | |||||||||
| PF182C-200 | 253 | 270 | 240 | 1330 | 800 | 185 | 80 | M60波導管 | 4 |
