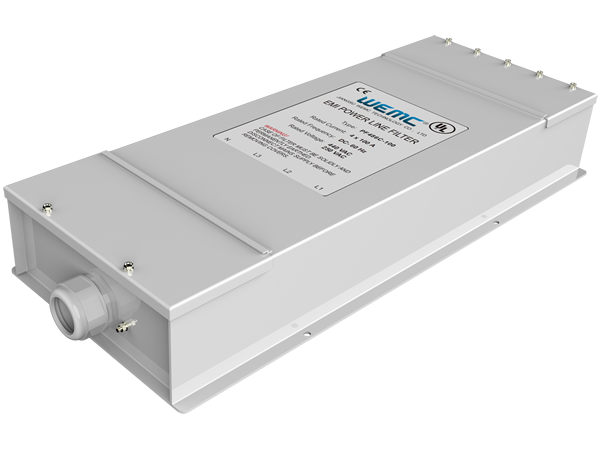

屏蔽室用高性能電源濾波器

High performance power filter for Shielded Room

該系列電源濾波器為天線暗室、屏蔽房、機柜和電子方艙等設施的專用配套，能有效的抑制輻射干擾

應用

該系列電源濾波器為天線暗室、屏蔽房、機柜和電子方艙等設施的專用配套，能有效的抑制輻射干擾。

技術參數

額定電壓 VR （單相） 250VAC/500VDC 線-線/線-地
額定電壓 VR （三相） 440VAC 線-線
250VAC 線-地
工作頻率 fR DC -60 Hz
額定電流 IR 見特性 環境溫度+40℃
線數 2/4
耐壓試驗 1200Vdc/2s 線-線/線-地
電壓降 ΔV <1% 額定工作條件
泄漏電流 I Leakage 見特性 額定工作條件
容性電流 I Reactive 見特性 額定工作條件
放電時間（<34V） 30S
氣候類別 25/070/21



產品范圍

型號 額定電流 (A) 泄漏電流 (A)* 容性電流 (A) 接線方式 屏蔽效能(dB)
進線 出線
PF286C-16 2×16 0.02 1.7 M6螺桿 M6螺桿 100dB,14k~40G
PF286C-32 2×32 0.02 1.7 M6螺桿 M6螺桿
PF286C-63 2×63 0.02 1.7 M6螺桿 M6螺桿
PF286C-100 2×100 0.02 7.0 M12螺桿 M12螺桿
PF286C-200 2×200 0.02 7.0 M12螺桿 M12螺桿
PF286C-250 2×250 0.02 7.0 M12螺桿 M12螺桿
PF286C-400 2×400 0.30 7.0 銅排 銅排
型號 額定電流 (A) 泄漏電流 (A)* 容性電流 (A) 接線方式 屏蔽效能(dB)
進線 出線
PF286C-630 2×630 0.45 7.0 銅排 銅排

100dB,14k~40G
PF286C-800 2×800 0.58 7.0 銅排 銅排
PF286C-1000 2×1000 0.58 7.0 銅排 銅排
PF486C-16 4×16 0.005 1.7 M6螺桿 M6螺桿
PF486C-32 4×32 0.005 1.7 M6螺桿 M6螺桿
PF486C-63 4×63 0.005 1.7 M6螺桿 M6螺桿
PF486C-100 4×100 0.005 7.0 M12螺桿 M12螺桿
PF486C-200 4×200 0.005 7.0 M12螺桿 M12螺桿
PF486C-250 4×250 0.005 7.0 M12螺桿 M12螺桿
PF486C-400 4×400 0.08 7.0 銅排 銅排
PF486C-630 4×630 0.1 7.0 銅排 銅排
PF486C-800 4×800 0.12 7.0 銅排 銅排
PF486C-1000 4×1000 0.12 7.0 銅排 銅排
PF486C-1200 4×1200 0.18 7.0 銅排 銅排
PF486C-1400 4×1400 0.18 7.0 銅排 銅排
PF486C-1600 4×1600 0.24 7.0 銅排 銅排

 *零地電壓為 0V²

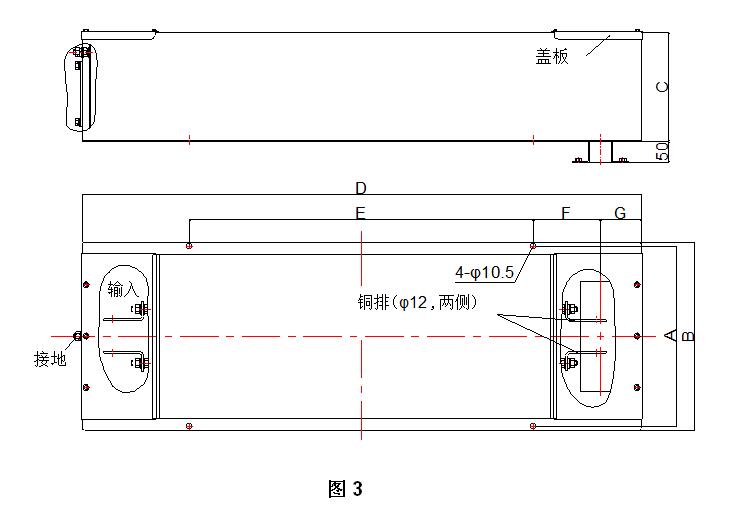

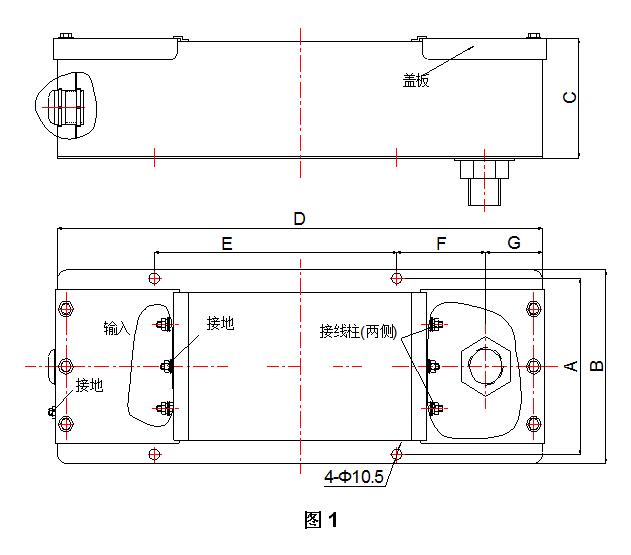

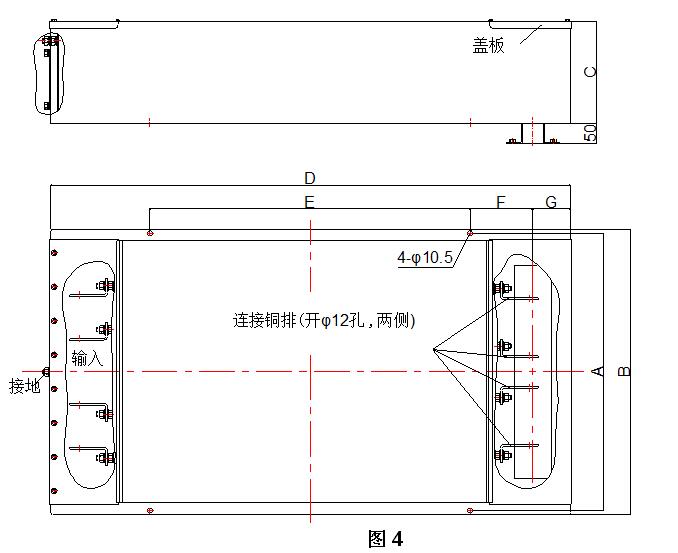

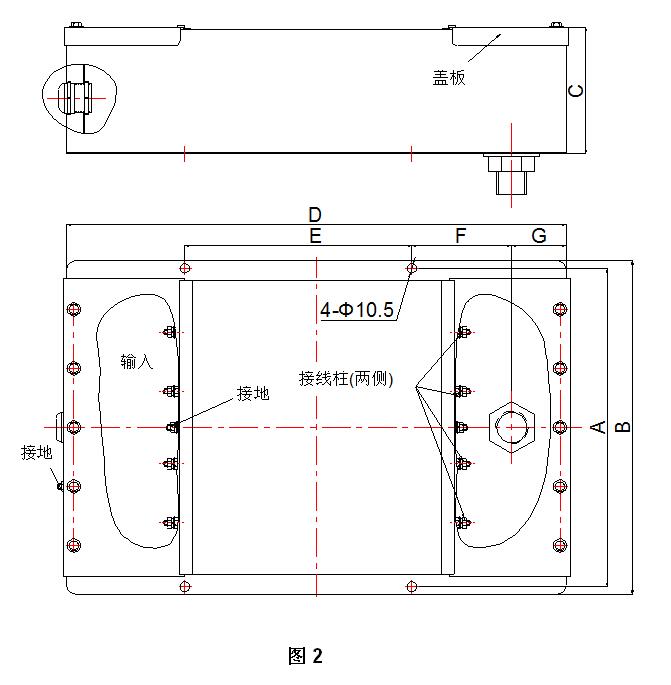

外形尺寸圖

外形尺寸 (mm)

型號 A B C D E F G 安裝方式 外形圖
PF286C-16 188 205 120 750 450 110 80 M24波導管 1
PF286C-32
PF286C-63 188 205 140 920 620 110 80 M33波導管 1
PF286C-100 228 245 155 960 450 205 80 M60波導管 1
PF286C-200
PF286C-250
PF286C-400 336 356 205 1330 850 140 120 法蘭盤 3
PF286C-630 370 390 225 1300 800 170 105 3
PF286C-800 485 505 255 1450 900 185 115 3
PF286C-1000 510 530 255 1450 900 185 115 3
PF486C-16 288 305 120 750 450 110 80 M33波導管 2
PF486C-32
PF486C-63 348 365 140 920 620 110 80 M33波導管 2
PF486C-100 348 365 155 960 450 205 80 M60波導管 2
PF486C-200
PF486C-250 388 405 155 960 450 205 80 M60波導管 2
PF486C-400 536 556 205 1360 850 170 120 法蘭盤 4
PF486C-630 670 690 225 1300 800 170 105 4
PF486C-800 900 920 255 1450 900 185 115 4
PF486C-1000 945 965 255 1470 900 205 115 4
PF486C-1200 910 930 275 1800 1200 278 112 4
PF486C-1400 4
PF486C-1600 880 900 290 1950 1200 278 112 4
